Изменение размеров объектов - одна из основных операций при работе в AutoCAD. Рассмотрим различные методы масштабирования элементов чертежа.
Содержание
Изменение размеров объектов - одна из основных операций при работе в AutoCAD. Рассмотрим различные методы масштабирования элементов чертежа.

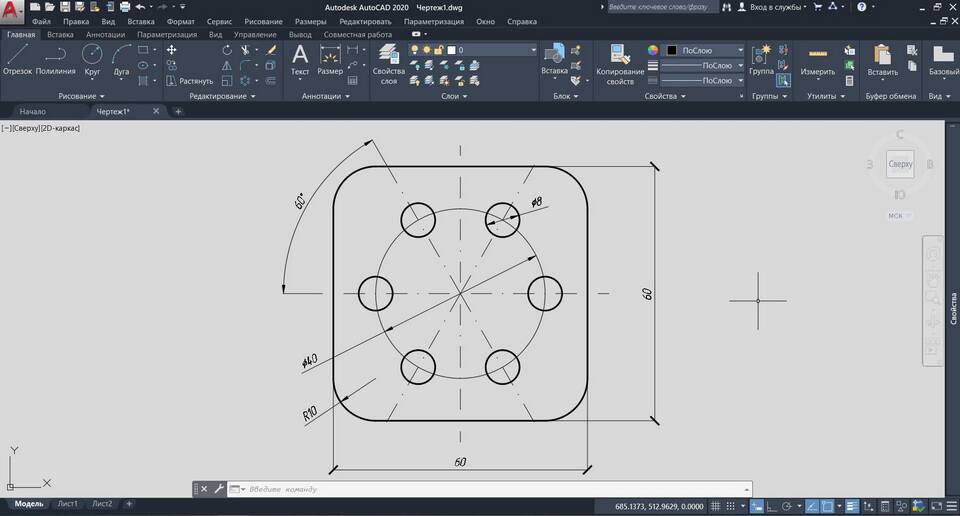

Основные способы изменения размера
| Метод | Команда | Применение |
| Масштабирование | SCALE (SC) | Пропорциональное изменение размера |
| Растягивание | STRETCH (S) | Изменение части объекта |
| Изменение размеров | DIMENSION (DIM) | Корректировка размерных линий |
Пошаговая инструкция масштабирования
1. Использование команды SCALE
- Выберите объекты для изменения
- Введите команду SC или выберите инструмент "Масштаб"
- Укажите базовую точку
- Введите коэффициент масштабирования или выберите опорный отрезок
2. Масштабирование с привязкой
- Активируйте объектные привязки (F3)
- Используйте команду SCALE
- Для точного ввода используйте относительные координаты (@x,y)
Особенности изменения размеров
| Тип объекта | Рекомендуемый метод |
| Примитивы (линии, круги) | SCALE или редактирование параметров |
| Блоки | SCALE или изменение определения блока |
| Текст | Изменение высоты текста (STYLE или PROPERTIES) |
Параметрическое изменение размеров
- Используйте палитру "Свойства" (PROPERTIES)
- Применяйте параметрические связи (PARAMETRIC)
- Настройте динамические блоки с изменяемыми параметрами
Полезные советы
- Для точного масштабирования используйте ссылочный отрезок
- Сохраняйте оригинал объекта на отдельном слое
- Используйте команду MEASUREGEOM для проверки размеров
- Применяйте аннотативные масштабы для текста и размеров
Важно
При масштабировании учитывайте единицы измерения чертежа. Изменение размеров может повлиять на связанные объекты и аннотации. Для сложных объектов рекомендуется создавать копии перед преобразованием.
